人防工程電氣設計與(yu) 施工不同於(yu) 普通民用建築的電氣設計和施工,一般情況下,人防電氣施工根據防空地下室電氣設備安裝圖集-規範-標準-07FD02組織施工,其中主要包括防空地下室電源配電箱(櫃)布置圖,控製電路圖,設備安裝等,具體(ti) 如何規定,關(guan) 注kaiyun中国官方登录入口,小編將一一詳解。
一. 建築電氣基本知識
1.建築電氣的基本作用
建築電氣以建築為(wei) 平台的建築物內(nei) 所有電氣係統的總稱。其服務於(yu) 建築;服務於(yu) 建築物內(nei) 人們(men) 的工作、生活、學習(xi) 、娛樂(le) 、安全等。
2.強電和弱點基本概念
從(cong) 電壓等級上劃分,強電一般是110v以上,而弱電一般是60v以下。強電即是把電能引入建築物,進行電能再分配並通過用電設備將電能轉換成機械能、熱能和光能等;而弱電即是工程實現建築物內(nei) 部以及內(nei) 部和外部間的信息交換、信息傳(chuan) 遞及信息控製等。
強電係統主要包括建築供配電係統;建築動力係統;建築照明係統;防雷接地係統;電梯及其他係統。
弱電係統主要包括火災自動報警係統;安全防範係統;建築設備自動化係統;有線電視係統;綜合布線係統(電話網絡係統);有線廣播及擴聲係統;會(hui) 議係統。
二.人防建築電氣
1.防護工程電氣的主要特點
防護工程供電係統也就是防護工程電力係統,它是防護工程電力係統的一部分。所謂電力係統包括油庫、柴油發電站、變壓器、送電線路及其通訊、水、風、電所有用電設備的完整係統。防護工程供電係統是一個(ge) 龐大而複雜的係統,它與(yu) 地上供電係統有其相同點也有不同點,防護工程供電係統主要有以下特點:
(1)供電**性要求高
防護工程,主要是供應急情況和戰爭(zheng) 時使用的,在戰爭(zheng) 中,隻有有效地保護自己,才能更好地消滅敵人。特別是在現代戰爭(zheng) 條件下,快速通訊和多路通訊的不斷提高,對供電的連續性及其供電質量有其更高的要求,就其戰爭(zheng) 的本身變化也往往是瞬息萬(wan) 變,所以防護工程的供電分秒不停始終不間斷地連續保質保量供電才是*理想的。因此供電**性要求高是防護工程供電的一個(ge) 顯著特點。
(2)內(nei) 部電站
在防護工程中,電的來源分二個(ge) 部分。一個(ge) 是比較有保障的外電源,接於(yu) 就近的地方大電網上,平時工程用電主要以外電源為(wei) 主。但特殊情況下,尤其在戰爭(zheng) 中,外電源是沒有**的,所以在防護工程中一般都設有內(nei) 電源,即柴油發電機組,由其構成內(nei) 部發電站作為(wei) 備用電源。
(3)電氣設備要求防潮、防黴能力強
防護工程是構築在地下的,工程容易滲水,工程內(nei) 有凝結水結露於(yu) 牆壁與(yu) 設備上,因此相對濕度大,它將影響電氣設備的絕緣性能,影響正常使用,另外引起金屬材料鏽蝕,使電氣設備壽命大大降低,因此盡可能選用防潮、防黴的產(chan) 品。防空地下室電氣設備安裝
1.設備安裝
(1)各種配電箱、控製箱均不得在外牆、臨(lin) 空牆、防護密閉隔牆、密閉隔牆上嵌牆暗裝,若*須設置在此類牆體(ti) 時,應為(wei) 掛牆明裝。
(2)設有三種通風方式的防空地下室,應在每個(ge) 防護單元內(nei) 設置通風方式信號裝置,三種通風方式控製箱宜設在值班室、防化通信值班室內(nei) 。三種方式信號箱設在戰時進風機房、排風機房、柴油發電機房、電站控製室、人員出入口*裏麵一道密閉門內(nei) 側(ce) 及其他需要設置的地方。
2.線路敷設

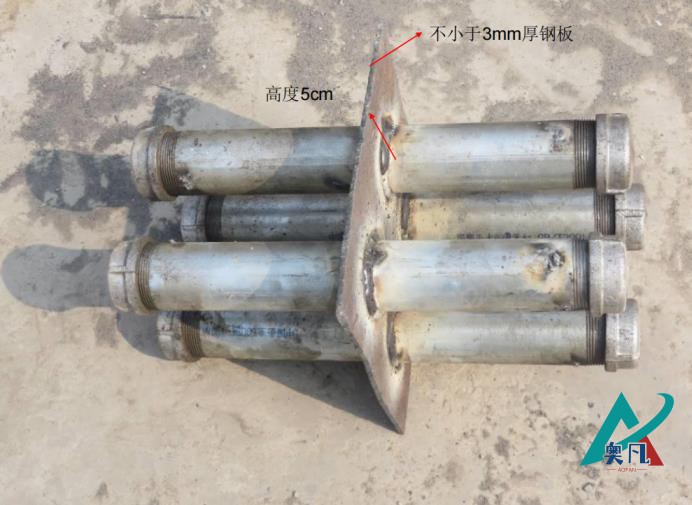

(1)所有穿過外牆、臨(lin) 空牆、防護密閉隔牆、密閉隔牆的電纜(包括動力、照明、通信、網絡等)管線和預留備用管,應進行防護密閉或密閉處理。管材應選用熱鍍鋅鋼管,密閉材料應采用熱鍍鋅鋼板。
(2)在各個(ge) 防空地下室出入口及連接通道口的防護密閉門門框牆及密閉門門框牆上應預埋4-6根備用管,管徑為(wei) 50-80mm,管材應采用熱鍍鋅鋼管,管壁厚度不小於(yu) 2.5mm,並應符合防護密閉要求。
(3)當防空地下室電纜或導線較多時,可采用沿橋架敷設的方式,但電纜橋架不得直接穿過臨(lin) 空牆、防護密閉隔牆和密閉隔牆,穿過時應改為(wei) 穿熱鍍鋅鋼管敷設,並符合防護密閉要求。
(4)由室外地下進出防空地下室的強電和弱電線路,應分別設置防爆波電纜井,防爆波電纜井宜設置在緊靠外牆外側(ce) ,應預埋備用管並應采取防護密閉措施。
3.控製及信號
(1)有清潔式、濾毒式、隔絕式三種通風方式的防空地下室,應在每個(ge) 防護單元內(nei) 設置三種通風方式信號裝置係統,應采用紅色表示隔絕方式,綠色表示清潔方式,黃色表示濾毒方式。
(2)設有三種通風方式的防空地下室,在每個(ge) 防護單元戰時人員主要出入口防護密閉門的外側(ce) ,應設置一個(ge) 有防護能力的呼叫按鈕,音響裝置應設在值班室或防化通信值班室內(nei) 。
4.接地
(1)防空地下室的接地形式宜采用TN-S,TN-C-S保護接地係統。防空地下室的內(nei) 部電源線路,N線和PE線應嚴(yan) 格分開。
(2)應利用防空地下室的結構鋼筋網做自然接地體(ti) ,當接地電阻值不能滿足要求時,宜在室外增設人工接地裝置。
(3)防空地下室應將下列導電部分做等電位連接:
a.保護線接地幹線;
b.電氣裝置人工接地極的接地幹線或總接地端子;
c.金屬管道,如給水管、排水管、通風管、電纜或電線的穿線管等;
d.建築結構中的金屬構件,如防護密閉門、密閉門、防爆波活門的金屬門框等;
e.電設備金屬外殼、電纜金屬外護套;

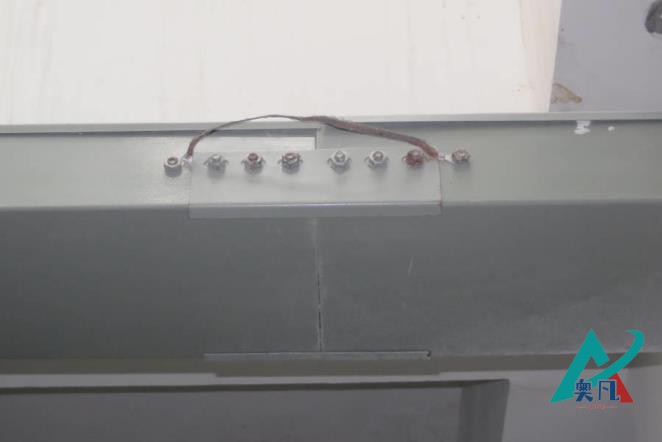

橋架安裝時應依照圖紙設計標高,做到橫平豎直,連接縫不宜多大,軟連接應在連接鋼板兩(liang) 側(ce) 的孔內(nei) 連接。
橋架軟連接相接
