S312"指的是《S312型柔性防水套管圖集》,這是一個(ge) 關(guan) 於(yu) 柔性防水套管的設計和安裝的標準圖集,該圖集由建築科學研究院研製設計,是柔性防水套管生產(chan) 的重要依據之一,它詳細描述了S312型柔性防水套管的結構、尺寸、安裝方式等信息。以下是對S312柔性防水套管圖集的具體(ti) 解釋:
一、定義(yi) 與(yu) 用途
S312柔性防水套管,也被稱為(wei) S312型柔性預埋套管或S312柔性穿牆套管,主要用於(yu) 管道穿過牆壁之處,特別是有振動要求或嚴(yan) 密防水要求的構築物。它能夠有效防止水分從(cong) 管道與(yu) 牆體(ti) 之間的縫隙中滲透,確保管道係統的正常運行和建築物的安全。
二、圖集內(nei) 容
S312柔性防水套管圖集通常包含以下內(nei) 容:
總說明:
對圖集進行總體(ti) 介紹,包括編製背景、適用範圍、使用注意事項等。

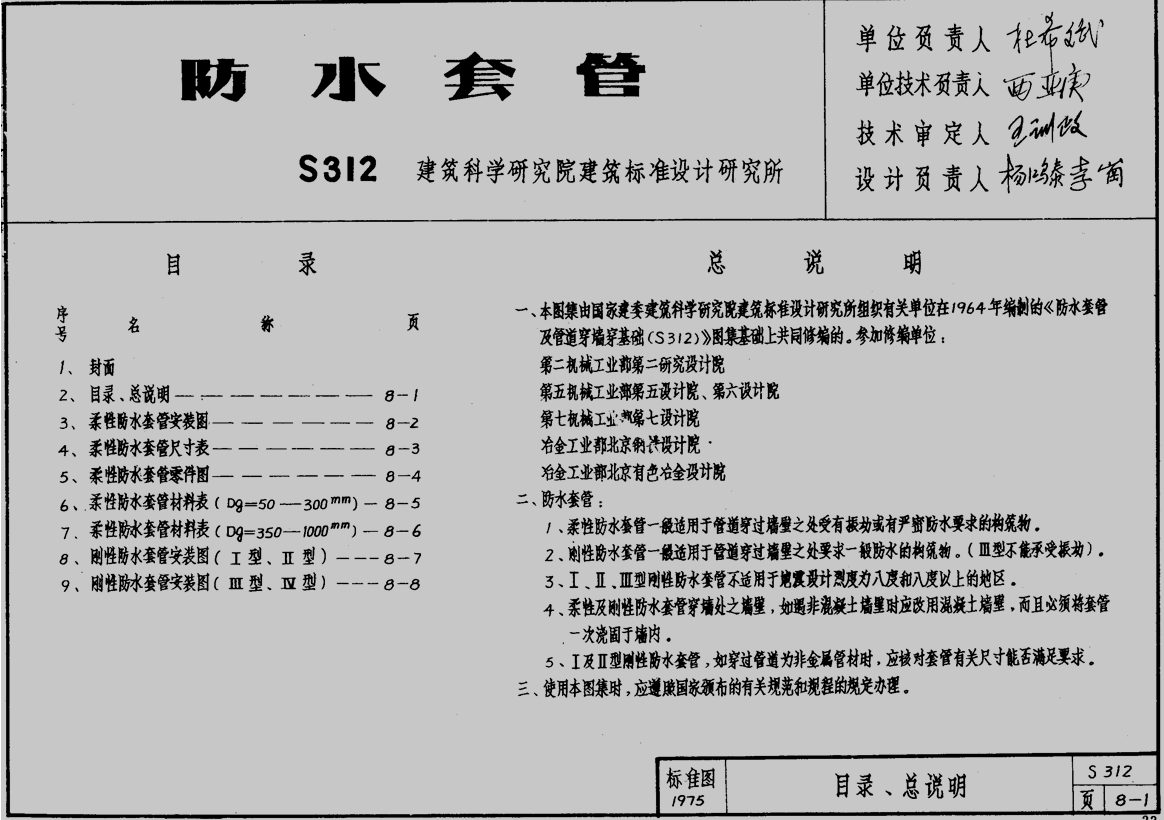

S312柔性防水套管圖集總說明
結構示意圖:
展示S312柔性防水套管的結構,包括防水套管本身、法蘭(lan) 盤、密封圈等部件。
尺寸表:
詳細列出不同規格S312柔性防水套管的尺寸信息,如防水套管直徑、法蘭(lan) 盤直徑、密封圈尺寸等。
材料表:
列出S312柔性防水套管所需的主要材料,如鋼材、橡膠等,並給出相應的材質標準和要求。

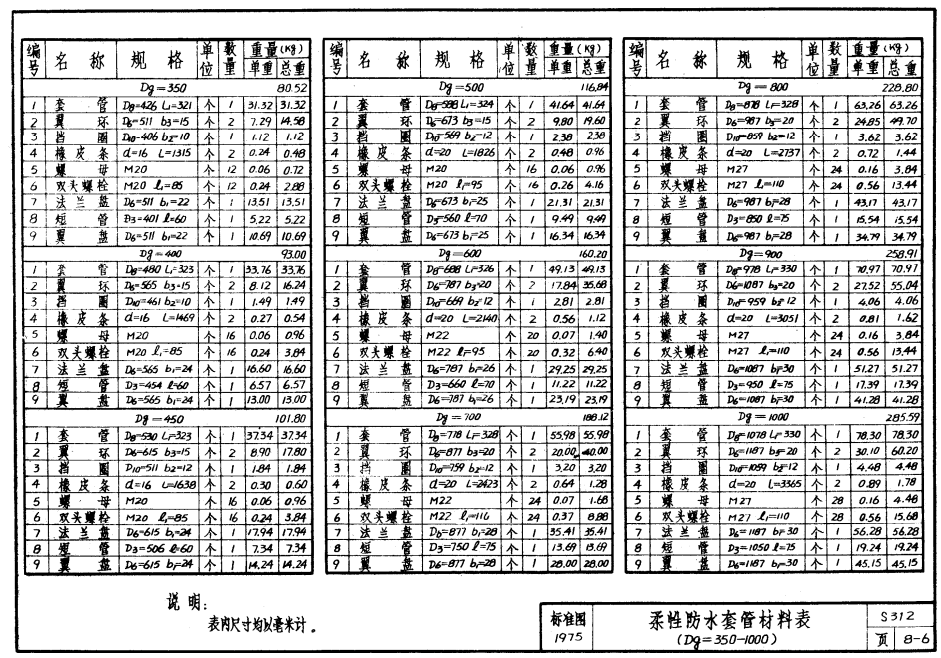

S312柔性防水套管材料表
安裝圖:
提供S312柔性防水套管的安裝示意圖和步驟,指導施工人員正確安裝防水套管。

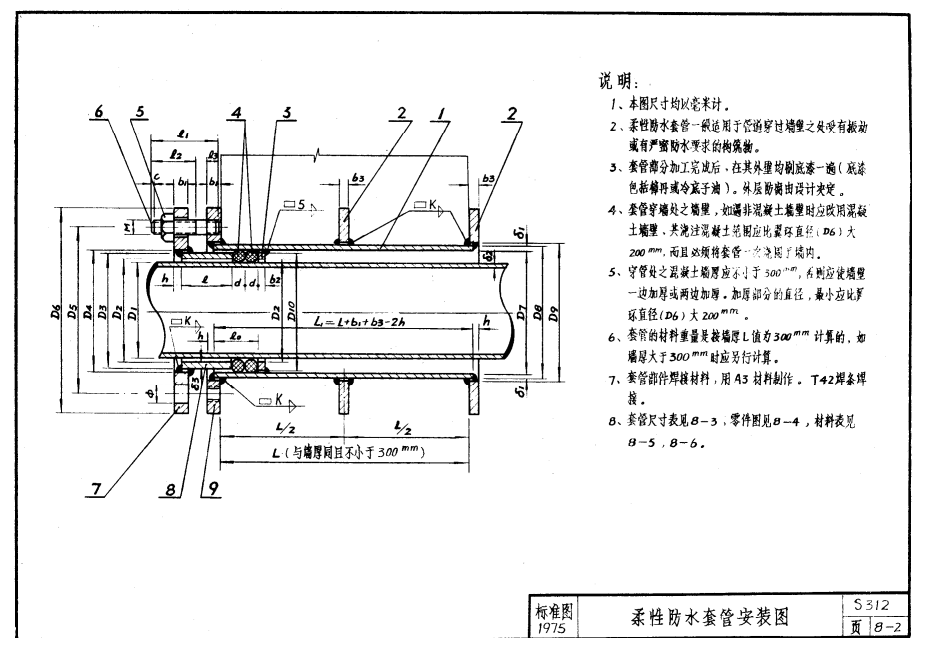

S312柔性防水套管的安裝示意圖
三、安裝注意事項
牆體(ti) 要求:
S312柔性防水套管應安裝在混凝土牆體(ti) 上,如遇到非混凝土牆體(ti) ,應改用混凝土牆體(ti) ,並確保牆體(ti) 厚度不小於(yu) 300mm。
澆注範圍:
在澆注混凝土時,應確保混凝土範圍比翼環直徑大200mm,並將防水套管一次性澆固於(yu) 牆內(nei) 。
密封圈安裝:
在安裝S312柔性防水套管時,應正確安裝密封圈,確保其密封性能良好。
防腐處理:
防水套管部分加工完成後,應在其外壁刷底漆一遍(底漆包括樟丹或冷底子油),外層防腐由設計決(jue) 定。
四、應用場景
S312柔性防水套管廣泛應用於(yu) 建築、化工、鋼鐵、自來水、汙水處理等領域,特別是在需要承受振動和防水要求的場合下,如水池、水塔、地下室、人防工程等。
S312柔性防水套管圖集是一種重要的技術文件,它提供了S312型柔性防水套管的結構、尺寸、安裝方式等詳細信息,為(wei) 施工人員提供了有力的技術支持和保障。
