複雜多變的地下室人防工程中,電氣安裝無疑是確保戰時功能與(yu) 安全性的關(guan) 鍵環節。而《圖集規範05SFD10》作為(wei) 人防電氣安裝領域的指導文件,其重要性不言而喻。本文將從(cong) 專(zhuan) 業(ye) 角度深入解析該圖集的核心內(nei) 容,探討其在人防電氣安裝中的具體(ti) 應用,旨在為(wei) 防水套管技術專(zhuan) 家及從(cong) 業(ye) 人員提供有價(jia) 值的參考。
一、圖集規範05SFD10概覽

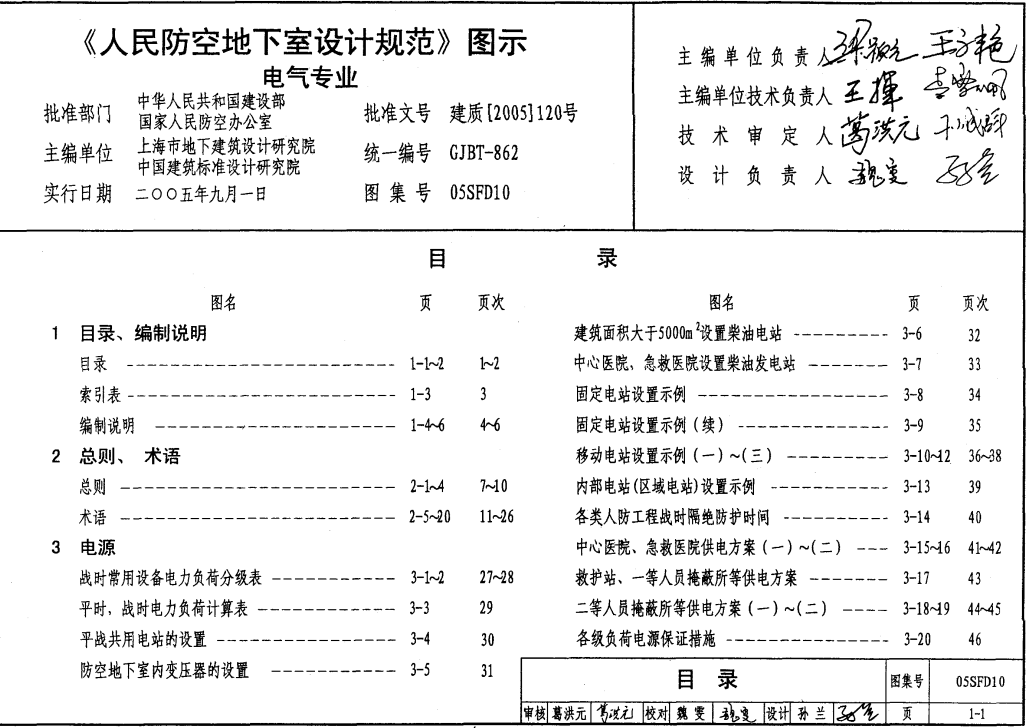

《圖集規範05SFD10》是人防電氣安裝領域的標準指南,它詳細規定了電氣管線穿越人防區隔牆及頂板的防護密閉處理方法,包括防護套管的設計、施工要求及驗收標準等。該圖集不僅(jin) 涵蓋了電氣鋼管、剛性阻燃塑料管等材質的密閉肋製作與(yu) 安裝規範,還對人防區暗裝電氣管路、戰時通風係統穿牆套管等提出了明確要求,是人防電氣安裝不可或缺的技術依據。
二、電氣鋼管與剛性阻燃塑料管的密閉處理
在《圖集規範05SFD10》中,電氣鋼管與(yu) 剛性阻燃塑料管的密閉處理被賦予了極高的重視。電氣鋼管需采用鋼板密閉肋,厚度通常為(wei) 3~4mm,且需與(yu) 結構鋼筋牢固焊接。而剛性阻燃塑料管則采用相同質材的塑料板製作密閉肋,板厚需大於(yu) 5mm。這些措施確保了電氣管線在穿越人防區隔牆時不會(hui) 成為(wei) 戰時的安全隱患。
三、戰時通風係統穿牆套管的預埋
戰時通風係統對於(yu) 人防工程的空氣流通與(yu) 防護至關(guan) 重要。《圖集規範05SFD10》明確了戰時通風係統穿牆套管的預埋要求,包括套管材質、尺寸、安裝位置及密閉翼環的製作與(yu) 安裝等。這些規範確保了戰時通風係統在非正常條件下仍能正常運行,為(wei) 人防工程提供了**的通風保障。
四、防水套管與密閉處理的細節把控
防水套管作為(wei) 電氣管線與(yu) 人防區隔牆之間的關(guan) 鍵連接部件,其性能直接影響到人防工程的防水與(yu) 密閉效果。《圖集規範05SFD10》對防水套管的材質、壁厚、翼環製作及安裝等細節進行了詳盡規定。例如,給水管、壓力排水管的密閉穿牆短管需采用壁厚大於(yu) 3mm的熱鍍鋅鋼管,密閉翼環應采用10~12mm的鋼板製作,以確保其密封性能與(yu) 承載能力。
五、人防電氣安裝的實踐應用
在實際的人防電氣安裝過程中,《圖集規範05SFD10》不僅(jin) 提供了技術指導,還通過具體(ti) 案例與(yu) 施工要點分析,幫助施工人員更好地掌握規範要求。例如,在防爆地漏及排水管道的預埋安裝中,需按照規範要求進行坡度設置與(yu) 材料選擇;在戰時通風設備的安裝過程中,則需注意風管的坡度、材質及超壓排氣活門的設置等。
圖集規範05SFD10
《圖集規範05SFD10》作為(wei) 人防電氣安裝領域的核心指南,其重要性不言而喻。深入解析該圖集的核心內(nei) 容與(yu) 應用實踐,我們(men) 不僅(jin) 能夠更好地理解人防電氣安裝的技術要求與(yu) 標準規範,還能夠為(wei) 人防工程的戰時功能與(yu) 安全性提供更加堅實的保障。在此基礎上,我們(men) 呼籲廣大人防電氣安裝從(cong) 業(ye) 人員積極學習(xi) 並遵守該圖集規範,共同推動人防電氣安裝技術的進步與(yu) 發展。
