上海人防電氣套管預埋安裝的新規範包括以下要點:
1. 所有穿過人防區防護密閉隔牆、密閉隔牆及頂板的電氣管線,需要進行防護密閉處理。電氣管材應選用壁厚不小於(yu) 2.5mm的熱鍍鋅鋼管。
2. 在人防門上應預留電氣套管,包括防爆波電纜井預留線管、人防門和門框的接地處理等。
3. 在各人員出入口和連通口的防護密閉門門框牆、密閉門門框牆上,應預埋備用管。這些備用管的管徑為(wei) 50~80mm,管壁厚度不小於(yu) 2.5mm,材質為(wei) 熱鍍鋅鋼管,並應符合防護密閉要求。
4. 電氣管線在穿過人防隔牆及頂板時,需要按照相關(guan) 規定進行密閉處理。明配管需要預留穿人防隔牆及頂板的密閉套管,密閉套管的做法應符合相關(guan) 圖集的規定。
5. 在施工過程中,需要注意戰時所需的信號管、檢測管等穿防護牆的備用預留管。
這些規範要求旨在確保人防工程中電氣套管的預埋安裝符合防護和密閉的要求,以保障人防工程的安全和功能。

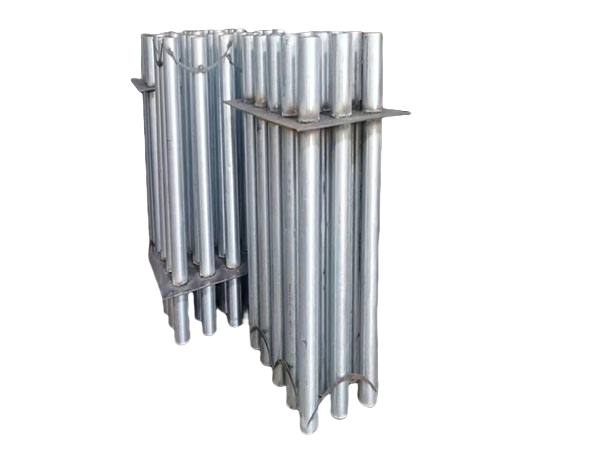

上海人防電氣套管圖片
