一、人防區預留預埋一般要求
1. 人防區內(nei) 各專(zhuan) 業(ye) 的預留預埋線管和人防預埋套管:
包括人防區內(nei) 的給排水、通風、電氣等專(zhuan) 業(ye) 工程所需的預留預埋工作。
2. 防護密閉門和密閉門門框牆上的備用管:
在各人員出入口和連通口的防護密閉門門框牆、密閉門門框牆上預埋備用管,管徑為(wei) 65mm,管壁厚度不小於(yu) 2.5mm的熱鍍鋅鋼管。
3. 穿越外牆、臨(lin) 空牆、防護密閉隔牆和密閉隔牆的電纜管線:
需要預埋備用管,並做好防護密閉或密閉處理。
4. 人防電源的預留預埋:
由地下室配電房引一路低壓電纜至各人防區配電箱,並預留備用電源的回路預埋管工作。
5. 設備安裝的預留孔洞:
根據戰時和平時的功能需求,預留各種設備安裝所需的孔洞。
二、 人防施工注意事項
- 在施工前,需要結合平時和戰時的圖紙、結構圖紙進行認真分析和研究,**每一項預留預埋工作都符合要求。
- 在預埋套管時,需要注意人防預埋套管的長度、固定方式以及出牆長度等細節,以**人防預埋套管的穩固性和密閉性。
- 對於(yu) 戰時使用的人防預埋套管,需要在兩(liang) 端開牙並進行封堵,以防止衝(chong) 擊波的直接衝(chong) 擊。
- 在預埋過程中,應盡量避免焊斷鋼筋,並根據現場情況確定預埋高度。
- 對於(yu) 室外人防預埋套管,埋深應大於(yu) 等於(yu) 70cm。
三、 人防密閉套管預埋要求
1. 人防區到非人防區的密閉套管:
須預埋密閉套管,以**人防區的密閉性和安全性。
2. 人防預埋密閉套管的出牆長度:
人防預埋密閉套管兩(liang) 邊出牆至少5cm,人防預埋密閉套管長度應根據預埋剪力牆厚度加上16cm,並考慮抹灰厚度(2-3cm)。
3. 人防預埋密閉套管的固定:
人防預埋密閉套管需要固定好,以防止移位,人防預埋密閉套管兩(liang) 側(ce) 出牆應保持平均。
4. 戰時用人防預埋密閉套管的處理:
戰時用的人防預埋密閉套管需要在兩(liang) 端開牙並進行封堵,對於(yu) 40mm以上的管徑,如果沒有內(nei) 牙堵頭,需要加一個(ge) 內(nei) 牙直通。
5. 防爆波井兩(liang) 側(ce) 的人防預埋密閉套管預埋:
應錯開預埋,高差應大於(yu) 20cm,以防止衝(chong) 擊波的直接衝(chong) 擊。
6. 人防預埋密閉套管預埋與(yu) 梁的高度關(guan) 係:
在預埋套管時,需要考慮梁的高度,特別是在人防預埋密閉套管埋在梁或柱上時。

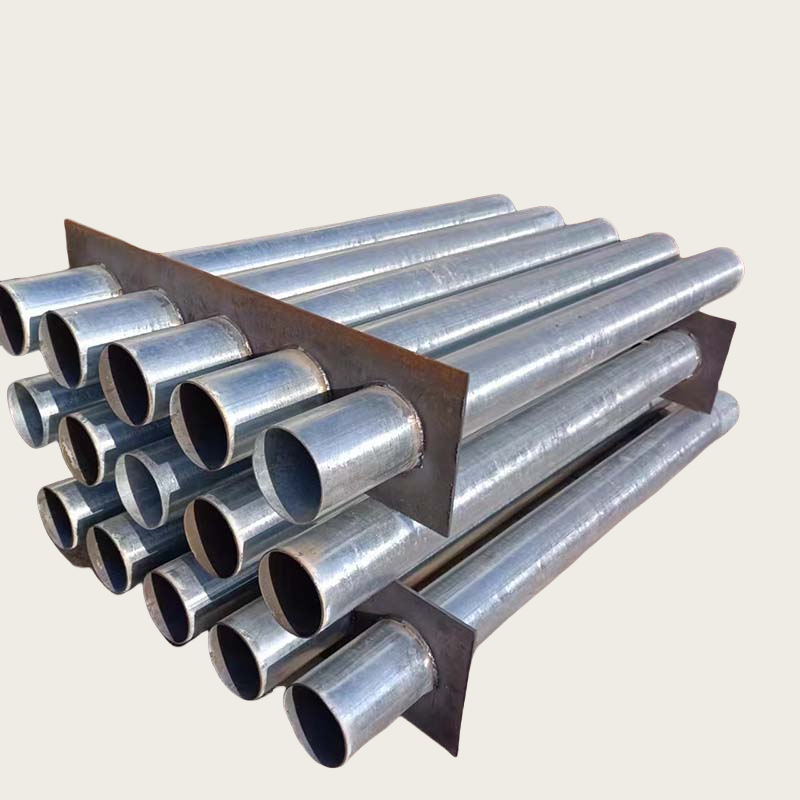

人防預埋套管圖片
