杭州電氣密閉套管的安裝標準需要遵循相關(guan) 的國家標準和規範。以下是一些相關(guan) 的安裝標準和要求:
一、國家標準
GB50254-2014《電氣裝置安裝工程 低壓電器施工及驗收規範》:
該標準中包含了電氣裝置安裝工程中低壓電器的施工及驗收規範,其中第3.0.16、9.0.2條為(wei) 強製性條文,須嚴(yan) 格執行。
GB 50168-2018《電氣裝置安裝工程 電纜線路施工及驗收標準》:
該標準中包含了電氣裝置安裝工程中電纜線路的施工及驗收標準,其中第5.2.10、8.0.1條為(wei) 強製性條文,須嚴(yan) 格執行。
二、 安裝要求
預埋點確定:
根據圖紙確定預埋點的位置,**電氣密閉套管的正確安裝位置。
鋼筋綁紮:
在牆體(ti) 鋼筋綁紮好後,將電氣密閉套管放置在預定位置,並進行固定。
焊接:
對電氣密閉套管進行焊接,確保其與(yu) 牆體(ti) 結構牢固連接。
抗力片防護:
人防工程中的電氣管道應設置抗力片進行防護,接線盒應使用厚度大於(yu) 等於(yu) 3mm的熱鍍鋅鋼板蓋板進行保護。
防腐蝕處理:
在遇到黏附性地下水或腐蝕性土壤的情況下,需要對電氣密閉套管進行防腐蝕處理。
填充料選擇:
選擇合適的填充料,以滿足電氣密閉套管的密封要求。
安裝高度:
電氣密閉套管的安裝高度一般在門上300mm至500mm之間。
管口伸出:
電氣密閉套管安裝後,管口兩(liang) 邊應伸出牆、梁、柱麵5cm至10cm。
三、 其他注意事項
戰時封堵:
設有臨(lin) 戰封堵出入口的人防工程,工程電源進線不得從(cong) 臨(lin) 戰封堵區域進入,應通過牆體(ti) 、下垂梁或頂板中預埋的防護密閉盒或密閉套管進入。
接口要求:
管道在電氣密閉套管內(nei) 不得有接口。
電氣密閉套管內(nei) 徑:
電氣密閉套管內(nei) 徑應比管道外徑大30mm至40mm。
密閉處理:
在電氣密閉套管與(yu) 管道之間應用密閉材料填充密實,並在管口兩(liang) 端進行密閉處理。填料長度應為(wei) 管徑的3倍至5倍,且不得小於(yu) 100mm。
請注意,這些標準和要求可能會(hui) 根據具體(ti) 的工程情況和設計要求而有所不同,因此在實際安裝過程中,還應參考相關(guan) 的設計圖紙和施工規範。

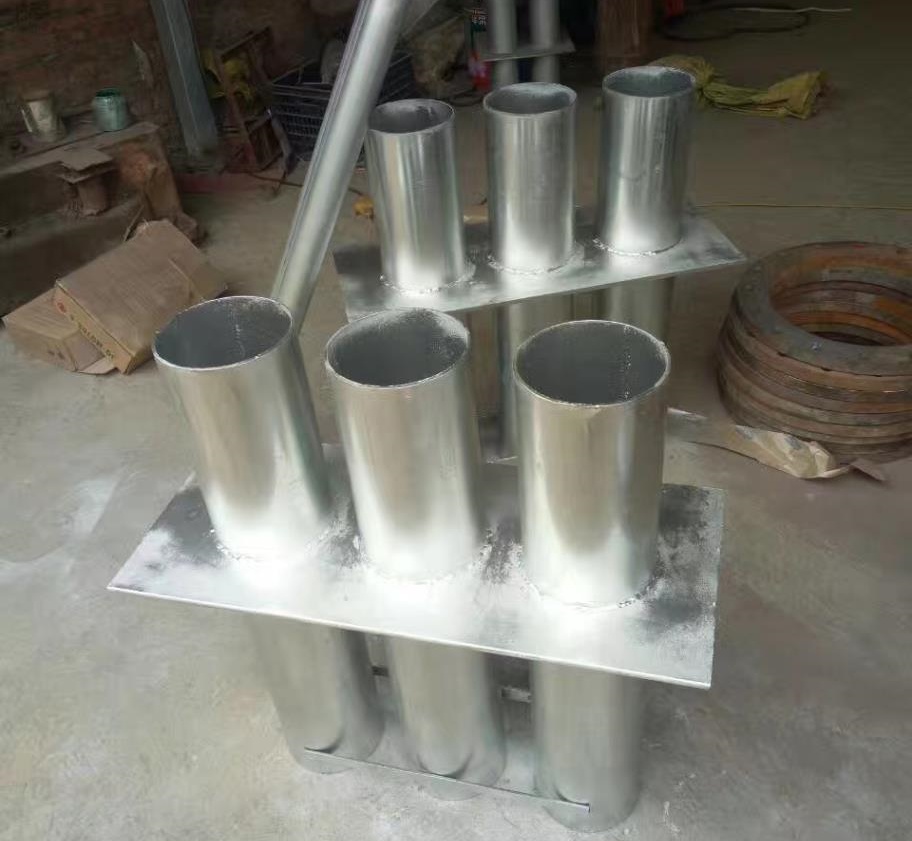

電氣密閉套管圖片
